Variodeckel

Anleitung zum Aus- & Einbau des Variodeckels und im Anschluss noch den Kickstarter auf Seite 2...

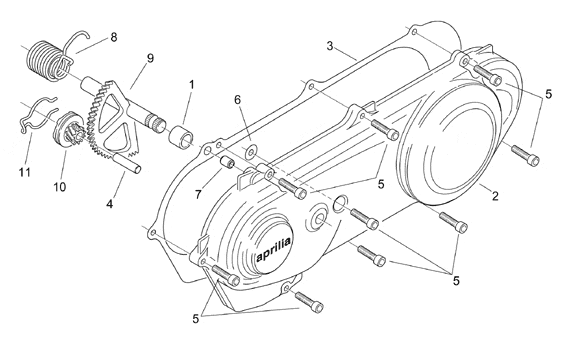

Bitte schaut euch alles genau an, damit ihr auch alle Schrauben findet und die Sache so einfach wie möglich über die Bühne gehen kann... Links seht ihr auf jeden Fall mal alle Einzelteile...

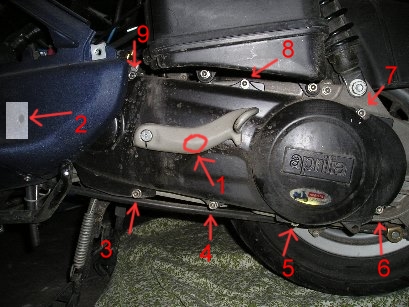

Hier also die Anordnung der 9 Schrauben (M6), mit denen der Variodeckel verschraubt ist. Das nebenstehende Bild habe ich übrigens ohne Heckverkleidung zur besseren Demonstration gemacht, zum eigentlichen Variodeckel-Abbau ist das aber nicht nötig. Die Nr. 1 befindet sich hinter dem Kickstarter, drückt ihn also mit der Hand runter, dann könnt ihr die Schraube rausdrehen. Im Übrigen würde sich ein Inbuss-T-Schlüssel gut machen...
Am Besten geschieht das Herausdrehen der Schrauben in der obigen Reihenfolge. Zunächst alle Schrauben nur anlösen ! Die erste Schraube ist hinter dem Kickstarter verborgen, diesen nach unten drücken oder direkt abbauen ( Nicht nötig, wenn Ihr nur den Deckel abbauen wollt ) und die Schraube lösen. Die zweite Schraube ist durch eine Öffnung in der Verkleidung zu erreichen. Nachdem Ihr alle Schrauben gelöst habt, könnt Ihr sie in der oben beschriebenen Reihenfolge herausdrehen. Beim Abnehmen des Deckels müsst Ihr vorsichtig sein, damit die Dichtung nicht reißt. Den Deckel nun mit leichten Kippbewegungen abnehmen. Er wird wahrscheinlich nicht so einfach abzunehmen sein, da er noch durch Hülsen im Motorblock geführt wird. ( Nr. 7 auf der Explosionszeichnung ) Evtl. Vorsichtig mit einem Schraubendreher oder ähnlichem im Spalt hebeln. Ebenso wenn Ihr den Deckel wieder montiert, schaut also auch währenddessen mal hinter den Deckel, ob die Dichtung richtig sitzt ! Die Schrauben zunächst erst wieder alle lose eindrehen und anschließend festziehen.

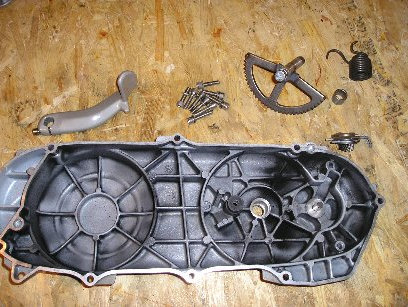

So würde also das Ganze in Einzelteilen aussehen...
